Rugalmas Siegmund rendszerek

Akár nagyméretű fémszerkezeteket, akár kisebb méretű fémipari termékeket állít elő, a német gyártmányú Siegmund hegesztőasztalok rendkívül hatékonyan támogatják az Ön munkáját. A hegesztőasztalok, valamint a különböző tájoló- és rögzítőelemek használatával a bonyolultabb készülékek is rövid idő alatt összeállíthatók.

A hegesztőasztalok több mint 10.000 variációban rendelhetők. Többféle furatméret, asztalméret, kivitel, anyagminőség és lábak közül biztosan megtalálja azt, ami az Ön termékeinek leginkább megfelel. 2009 óta az asztalok egy termokémiai eljárással, a plazmanitridálással kezelt változatban is elérhetők. Az így kapott felület keményebb és ellenállóbb a hegesztési fröcsköléssel, a korrózióval és a sérülésekkel szemben.

Legyen szó sorozatgyártásról, vagy akár teljesen egyedi termékek gyártásáról, a tájoló- és rögzítőelemek széles választékával gyorsan, egyszerűen és nagy pontossággal összeállíthatja készülékeit. Így Ön időt és költséget takarít meg!

Miért használjon Ön is Siegmund hegesztőasztalt?

  • Segítségével gyorsan és egyszerűen tud készülékeket összeállítani

  • Nagy pontossággal, precízen dolgozhat

  • Sorozat- és egyedi gyártásnál is megtérül

  • Időt és költséget takarít meg

Válasszon rendszert!

A Siegmund hegesztőasztalok furatmérete szerint háromféle rendszer közül választhat.

Válasszon anyagminőséget!

A Siegmund hegesztőasztalok többféle anyagminőségben, különböző hőkezelési és felületkezelési eljárásokkal készülnek.

Az S355J2+N minőségű szerkezeti acélból, hőkezelési és felületkezelési eljárás nélkül készült asztalok könnyebb szerkezetekhez használhatók. A hegesztési szikráknak, fröccsenésnek és a korróziónak ezek a termékek a legkevésbé ellenállóak. Tisztító- és tapadásgátló segédanyagok gyakori használata ajánlott.

A rozsdamentes acélból készült hegesztőasztalok erősen korrozív környezetben, gyógyszeriparban, élelmiszeriparban, rozsdamentes termékek hegesztésénél használhatók. Az asztalok felső és oldallapjai az iparban legelterjedtebb X5CrNi18-10 (1.4301) minőségű rozsdamentes acélból, a merevítő bordázat pedig szerkezeti acélból készül. Gazdaságosabb változata a könnyített rozsdamentes acél asztal, amelynél az asztallap vastagsága kisebb. A hiányzó anyagvastagság ebben az esetben távtartó gyűrűkkel pótolható. A hegesztési szikráknak, fröccsenésnek kevésbé ellenálló.

A plazmanitridált Professional 750 hegesztőasztalok S355J2+N minőségű szerkezeti acélból készülnek, felületüket hőkezelik, azután egy felületi bevonatot is kapnak. Ezek az asztalok nagyobb teherbírásúak, így nehezebb szerkezetek hegesztéséhez is használhatók. Felületük kopásálló, korrózióálló, és a hegesztési szikráknak és fröccsenésnek is jól ellenállnak.

A Professional Extreme hegesztőasztalokat a Siegmund saját fejlesztésű szerszámacéljából állítják elő, majd teljes keresztmetszetükben átedzik. Az asztalok felületét ezenkívül plazmanitridálással hőkezelik, és felületi bevonatot is kapnak. Az eredmény egy rendkívül teherbíró, kopásálló felületű termék, amely extrém nehéz munkadarabok hegesztésénél is kiválóan alkalmazható. Felületi síkja nagyon pontos és egyenletes, amely intenzív használat során is megmarad. Felülete kopásálló, korrózióálló, a hegesztési szikráknak és fröccsenésnek jól ellenáll.

Ezek a hegesztőasztalok a Siegmund legjobb minőségű szerszámacéljából készülnek. Rendelkeznek a 8.7 asztalok kiváló tulajdonságaival, továbbá rendkívül ellenállóak a mechanikus behatásokkal szemben is.

Mi a plazmanitridálás?

A plazmanitridálás egy környezetbarát termokémiai hőkezelési eljárás, amelyet 350–600 °C hőmérsékleti tartományban végeznek. Az eljárás során pozitív töltésű ionok ütköznek nagy sebességgel a hőkezelni kívánt munkadarabnak. Ez az ionzápor először egy nagyon intenzív felülettisztítást eredményez, majd felhevíti és nitridálja a munkadarab felületét. A plazmanitridálás vákuumkemencében, ionizált gáz atmoszférában történik, segítségével valamennyi ötvözetlen vagy ötvözött acél nitridálható a többi eljárással ellentétben.

A nitridált kéreg kemény és vegyileg stabil réteg, a felület kopásálló lesz és a korróziónak is jól ellenáll. A hegesztőasztalok a Siegmundnál egyedülálló módon plazmanitridálás után még egy fekete rozsdagátló BAR (Black Anti-Rust) bevonatot is kapnak, amellyel a felület még simább lesz, és a korrózióval szembeni ellenállás is tovább nő.

Miért válasszon plazmanitridált hegesztőasztalt?

  • A hegesztőasztal felülete simább és egyenletesebb

  • Jobban ellenáll a hegesztési szikráknak, fröccsenésnek

  • A felület kopásálló és tartós

  • A korróziónak is jól ellenáll

Furatosztás és rácsvonalak

A hegesztőasztalok furatai teszik lehetővé a munkadarabok pontos tájolását és a rögzítő-, szorítóelemek használatát. Ezenkívül a felületen elhelyezett rácsvonalak és mérőskálák is segítik a hegesztendő szerkezetek pozícionálását. Az asztalok többféle furatosztással állnak rendelkezésre.

Válasszon asztalméretet és kivitelt!

A Siegmund az egyes rendszereken és anyagminőségeken belül is széles választékát kínálja a különböző méretű és kivitelű hegesztőasztaloknak. Az alábbi áttekintő táblázatból kiválaszthatja az Önnek megfelelő változatot.

Rendszer 16    Siegmund S16 rendszer

S16 Professional Extreme 8.7 PLUS hegesztőasztal

S16
Prof. Extreme 8.7 PLUS
hegesztőasztal

Részletek
S16 Professional Extreme 8.7 hegesztőasztal

S16
Prof. Extreme 8.7
hegesztőasztal

Részletek
S16 Professional 750 hegesztőasztal

S16
Professional 750
hegesztőasztal

Részletek
S16 Rozsdamentes acél hegesztőasztal

S16
Rozsdamentes acél
hegesztőasztal

Részletek
S16 Basic 750 hegesztőasztal

S16
Basic 750
hegesztőasztal

Részletek
S16 Oktagonális hegesztőasztal

S16
Oktagonális
hegesztőasztal

Részletek

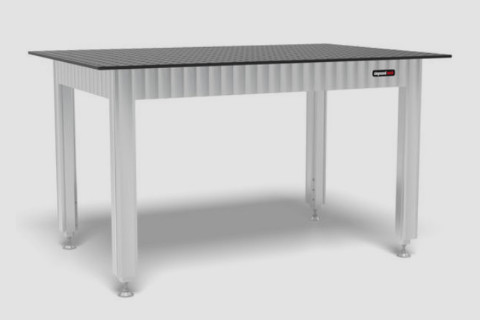

S16 Workstation munkapad

S16
Workstation
munkapad

Részletek
S16 Kézi működtetésű hidraulikus emelőpad, 500 kg

S16
Hidraulikus emelőpad
500 kg

Részletek
S16 Kézi működtetésű hidraulikus emelőpad, 1000 kg

S16
Hidraulikus emelőpad
1000 kg

Részletek
S16 Kézi működtetésű hidraulikus emelőpad, 1200 kg

S16
Hidraulikus emelőpad
1200 kg / 1700 kg

Részletek
S16 Állítható magasságú forgóasztal

S16
Állítható magasságú
forgóasztal

Részletek

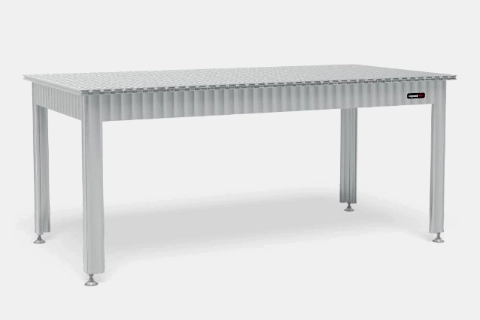

S16 Alumínium vázas munkaasztal

S16
Alumínium vázas
munkaasztal

Részletek

Rendszer 22    Siegmund S22 rendszer

S22 Professional Extreme 8.7 PLUS hegesztőasztal

S22
Prof. Extreme 8.7 PLUS
hegesztőasztal

Részletek
S22 Professional Extreme 8.7 hegesztőasztal

S22
Prof. Extreme 8.7
hegesztőasztal

Részletek
S22 Professional 750 hegesztőasztal

S22
Professional 750
hegesztőasztal

Részletek
S22 Oktagonális hegesztőasztal

S22
Oktagonális
hegesztőasztal

Részletek
S22 Workstation munkapad

S22
Workstation
munkapad

Részletek
S22 Kézi működtetésű hidraulikus emelőpad, 500 kg

S22
Hidraulikus emelőpad
500 kg

Részletek
S22 Kézi működtetésű hidraulikus emelőpad, 1200 kg

S22
Hidraulikus emelőpad
1200 kg / 1700 kg

Részletek
S22 Állítható magasságú forgóasztal

S22
Állítható magasságú
forgóasztal

Részletek

Rendszer 28    Siegmund S28 rendszer

Professional Extreme 8.8 PLUS hegesztőasztal

S28
Prof. Extreme 8.8 PLUS
hegesztőasztal

Részletek
S28 Professional Extreme 8.7 hegesztőasztal

S28
Prof. Extreme 8.7
hegesztőasztal

Részletek
S28 Professional 750 hegesztőasztal

S28
Professional 750
hegesztőasztal

Részletek
S28 Rozsdamentes acél hegesztőasztal

S28
Rozsdamentes acél
hegesztőasztal

Részletek
S28 Könnyített rozsdamentes acél hegesztőasztal

S28
Könnyített rozsdamentes
acél hegesztőasztal

Részletek
S28 T-hornyos hegesztőasztal

S28
T-hornyos
hegesztőasztal

Részletek
S28 Hatszögprofilú hornyos hegesztőasztal

S28
Hatszögprofilú
hornyos hegesztőasztal

Részletek
S28 Basic hegesztőasztal

S28
Basic 750 / 8.7
hegesztőasztal

Részletek
S28 Oktagonális hegesztőasztal

S28
Oktagonális
hegesztőasztal

Részletek
S28 Premium Light oktagonális hegesztőasztal

S28
Premium Light
oktagonális hegesztőasztal

Részletek
S28 Workstation munkapad

S28
Workstation
munkapad

Részletek
S28 Kézi működtetésű hidraulikus emelőpad, 500 kg

S28
Hidraulikus emelőpad
500 kg

Részletek
S28 Kézi működtetésű hidraulikus emelőpad, 1000 kg

S28
Hidraulikus emelőpad
1000 kg

Részletek
S28 Kézi működtetésű hidraulikus emelőpad, 1200 kg

S28
Hidraulikus emelőpad
1200 kg / 1700 kg

Részletek
S28 Állítható magasságú forgóasztal

S28
Állítható magasságú
forgóasztal

Részletek

Tartozékok széles választéka

A hegesztőasztalt a hatékony munkavégzés érdekében az alábbi tartozékokkal lehet kiegészíteni. A tartozékokat külön is megrendelheti, vagy választhat a szorítókat, gyorsrögzítő csavarokat, ütközőket és derékszögeket tartalmazó, gyárilag összeállított készletek közül.

Asztallábak

A lábak különböző méretben és kivitelben rendelhetők. Az alapkivitelű tartozék lábak szintező talpcsavarokkal vannak ellátva, és felár nélkül magasított változatban is kérhetők. Az állítható magasságú lábak a munkamagasság széles tartományon belüli beállítását, a fékezhető görgővel ellátott lábak a hegesztőasztal könnyű mozgatását, a lecsavarozható lábak pedig az asztal rögzítését teszik lehetővé.

Ütközők

Az excenteres ütközők kis helyigényűek, elfordításukkal fokozatmentes méretbeállítás valósítható meg. A Flex ütközők a hosszfuratok segítségével bármilyen helyzetben rögzíthetők, rádiuszos végüknek köszönhetően alakos és sík felületekhez is használhatók. Az univerzális ütközők a hosszfuratok felhasználásával tetszőleges helyzetben beállíthatók, a rendszerfuratok segítségével pedig az asztal furatosztásához igazíthatók.

Derékszögek

A derékszögek nagy méretválasztékban és többféle kivitelben állnak rendelkezésre. Nagyobb méretű munkadarabok ütköztetésére, a hegesztőasztalra merőleges síkok kialakítására, és további tartozékok fogadására alkalmasak. Az univerzális szögelemek 10°–150° tartományban tetszőlegesen beállíthatók. Az U-alakú derékszögek a hegesztőasztal kiterjesztését, vagy több asztal tartós összekötését teszik lehetővé.

Rögzítőelemek

A gyorsrögzítő csavarok a golyós feszítőmechanizmusnak köszönhetően gyorsan és stabilan képesek a tartozékokat egymáshoz vagy a hegesztőasztalhoz rögzíteni. Az összekötő csavarok nagyméretű elemek, pl. U-alakú derékszögek, hegesztőasztalok tartós és pontos rögzítésére, összekötésére szolgálnak. A mágneses rögzítőcsapok vékony lemezek és kevésbé terhelhető alkatrészek pozícionálásához használhatók.

Szorítók

A különböző kivitelű szorítók a munkadarabok rögzítésére alkalmasak. A cserealkatrészek széles választékával bármilyen rögzítési feladat megoldható. A hossz- és keresztrudak, menetes orsók többféle méretben érhetők el, amelyekkel az átfogási tartomány tovább növelhető. Az orsók prizmái pedig könnyen kicserélhetők különböző profilú acél, rozsdametes acél, alumínium vagy poliamid anyagból készült prizmákra.

Prizmák

A prizmák csövek, rudak, hengeres alkatrészek és élére állított zártszelvények pozícionálását teszik lehetővé. Többféle átmérőben, profilszögben és anyagminőségben állnak rendelkezésre. A tájolócsap segítségével a hegesztőasztalok furataihoz illeszthetők, vagy a csap eltávolítása után az asztalon bárhol elhelyezhetők. Magasságuk hosszabb tájolócsapok és távtartók felhasználásával állítható.

Támaszok

A menetes távtartók a rendszerfuratokba helyezett menetes persellyel együtt használhatók, elforgatásukkal tetszőleges távolságok állíthatók be. Precíz méretek beállítására a finommenetes támaszok alkalmasak, amelyek 75–110 mm tartományban állíthatók. Nagyobb távolságokhoz különböző méretű távtartók felhasználása szükséges.

Segédanyagok

Siegmund segédanyagok

A vízbázisú CleanBasic tisztítófolyadék a hegesztőasztalok és tartozékainak tisztítására szolgál. A tapadásgátló folyadék a hegesztéskor keletkező szikrák és fröccsenések ellen használható. A segédanyagok 1 kg szórófejes palack és 5 kg kanna kiszerelésben rendelhetők.

Tartozék készletek

Kedvezőbb áron szerezheti be a hegesztőasztal tartozékait, ha a gyárilag összeállított készletek közül választ. A következő áttekintő táblázatokban megtalálja az egyes rendszerekhez elérhető, általánosan felhasználható készleteket és azok tartalmát. Rozsdamentes acél termékek gyártásához a Siegmund különböző alumínium készleteket is kínál, amelyekről további információt érdeklődés esetén küldünk Önnek.

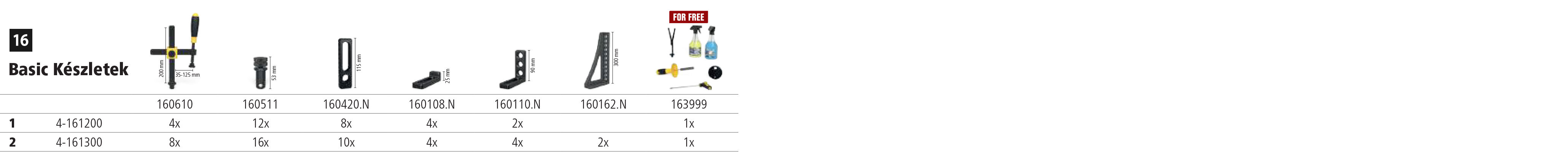

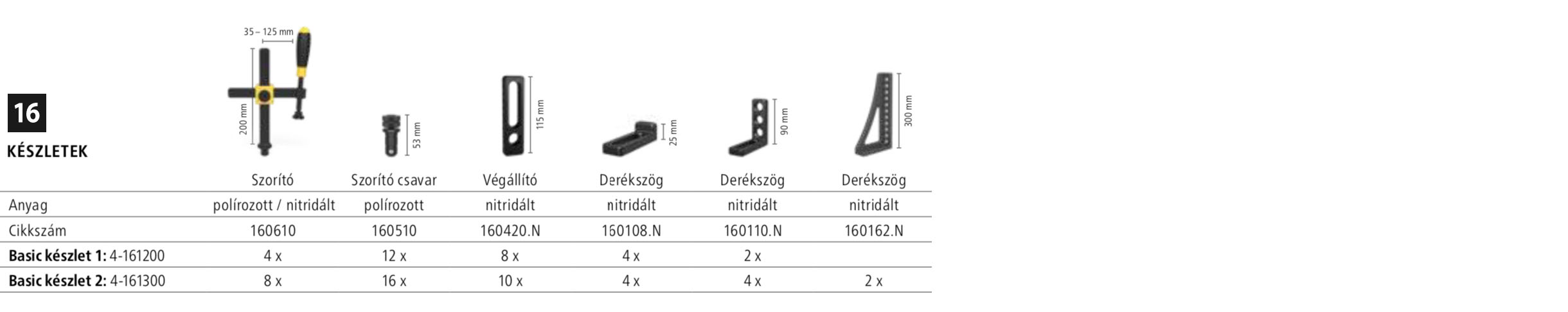

Siegmund S16 Basic készletek

Minden S16 Basic készlet a fentieken kívül tartalmaz még: 1 db excenteres ütközőt (160402), 1 db imbuszkulcsot (160852), 1 db tisztító kefét (160820), 1 db pisztolytartót (160920), 1 palack tisztítófolyadékot (000911) és 1 palack tapadásgátló folyadékot (000921).

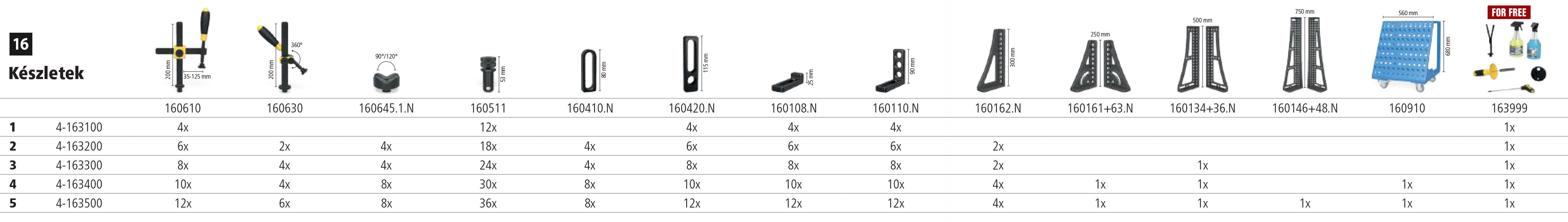

Siegmund S16 készletek

Minden S16 készlet a fentieken kívül tartalmaz még: 1 db excenteres ütközőt (160402), 1 db imbuszkulcsot (160852), 1 db tisztító kefét (160820), 1 db pisztolytartót (160920), 1 palack tisztítófolyadékot (000911) és 1 palack tapadásgátló folyadékot (000921).

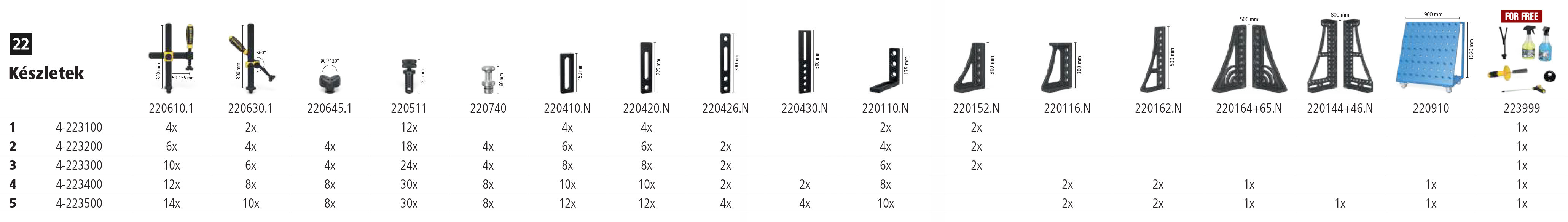

Siegmund S22 készletek

Minden S22 készlet a fentieken kívül tartalmaz még: 1 db excenteres ütközőt (220402), 1 db imbuszkulcsot (220852), 1 db tisztító kefét (220820), 1 db pisztolytartót (220920), 1 palack tisztítófolyadékot (000911) és 1 palack tapadásgátló folyadékot (000921).

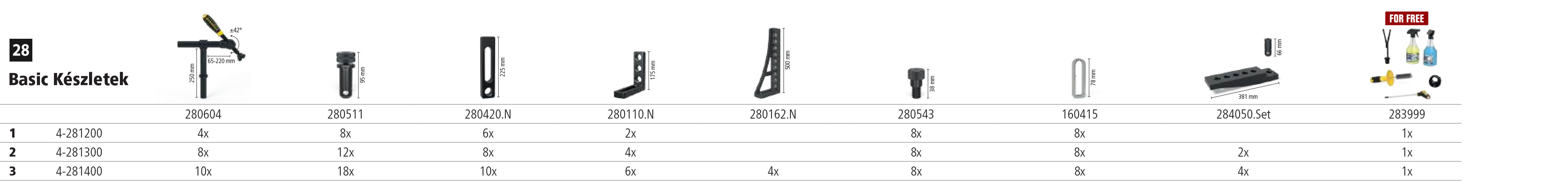

Siegmund S28 Basic készletek

Minden S28 Basic készlet a fentieken kívül tartalmaz még: 1 db excenteres ütközőt (280402), 1 db imbuszkulcsot (280852.1), 1 db tisztító kefét (280820), 1 db pisztolytartót (280920), 1 palack tisztítófolyadékot (000911) és 1 palack tapadásgátló folyadékot (000921).

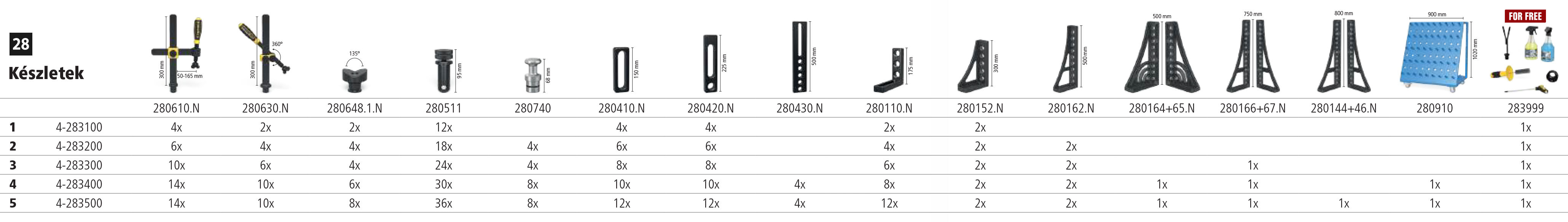

Siegmund S28 készletek

Minden S28 készlet a fentieken kívül tartalmaz még: 1 db excenteres ütközőt (280402), 1 db imbuszkulcsot (280852.1), 1 db tisztító kefét (280820), 1 db pisztolytartót (280920), 1 palack tisztítófolyadékot (000911) és 1 palack tapadásgátló folyadékot (000921).

További lehetőségek

A Siegmund komplett megoldásokat kínál nagyobb, összetett rendszerek kiépítésére is, amelyek nagy kiterjedésű termékek pontos összeállítását és hegesztését teszik lehetővé.

Sín rendszer

A sín rendszer pontos telepítésével egy olyan munkaterület alakítható ki, melynek segítségével nagy kiterjedésű szerkezeteket is precízen, kis tűréssel lehet összeállítani. Megfelelően telepített rendszer esetén 25 méteres távolságon akár 2 mm pontosság is elérhető.

A hegesztőasztalok, csatlakozó keretek és tartozékok kombinációja szinte megszámlálhatatlan tájolási és rögzítési lehetőséget biztosít ebben a méretben is. A görgőkkel ellátott csatlakozó kereteknek köszönhetően az asztalok és kiegészítők könnyedén mozgathatók, és 100 mm-enként rögzíthetők.

A sínek padlóba rögzíthető és padló feletti változatokban, 1000–5000 mm hosszakban állnak rendelkezésre.

Siegmund sín rendszer
Siegmund platform rendszer

Platform rendszer

A Siegmund által kifejlesztett speciális platform rendszer segítségével nagy pontosságú munkaterület hozható létre bármekkora méretben. A telepítés során lézeres technológiával biztosítható a platform elemek pontos beállítása. Az így kialakított bázis jelentősen leegyszerűsíti a nagy kiterjedésű, nagy pontosságot igénylő szerkezeteken, alkatrészeken végzett munkát.

A platformok telepíthetők padlóba rögzített és padló feletti módon is. A munkaterület további platform elemek hozzáadásával bármikor bővíthető.

A tájoló és rögzítő tartozékok széles választéka a hegesztőasztaloknál már megszokott rugalmas készüléképítési lehetőségeket biztosítja.

Forgató-pozícionáló asztalok

A forgató-pozícionáló asztalok nagyméretű munkadarabok egyszerű forgatását és mozgatását teszik lehetővé, így azok rövid idő alatt mindig a hegesztési technológiának megfelelő, ideális helyzetbe pozícionálhatók. Az emelési lehetőségnek köszönhetően ergonómiailag is optimális helyzetbe állítható a hegesztendő szerkezet.

A munkaasztal három tengely mentén képes mozogni, emeli, forgatja és billenti a rá szerelt munkadarabot. A mozgásokat elektromos meghajtású hidraulikus rendszer biztosítja. Pontos sebességszabályozási igény esetén elektromos meghajtású forgatás is kérhető. A berendezés kábeles távvezérlő konzolról működtethető. A hegesztőáram átadásáról csúszó áramátadó gondoskodik.

A forgató-pozícionáló asztalokról további információt a letölthető Siegmund katalógusban és árlistában talál.

Siegmund forgató-pozícionáló asztalok
