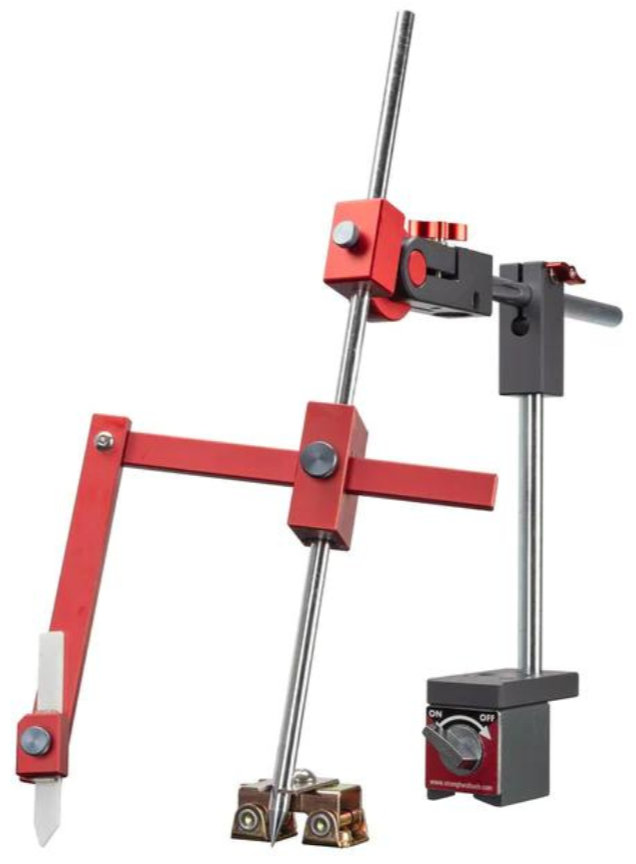

Előrajzoló kar áthatási vonalak és ellipszisek pontos és egyszerű jelöléséhez
Alkalmas ∅51 – ∅254 mm átmérőjű, egymásra merőleges vagy szögben álló csövek áthatási vonalainak megrajzolására
Lemezszerű alkatrészek és tetszőleges szögben álló csövek áthatási vonalainak – ellipszisek – előrajzolására is használható
A libellával ellátott, kapcsolható mágneses alap stabil és pontos rögzítést tesz lehetővé a munkadarab felületén
Az áthatás tengelyének szöge libella és mérőskála segítségével pontosan beállítható
Az áthatás pozíciója és átmérője a karok és a mágneses tájolóblokk segítségével állítható be
Az előrajzolás jelölőkréta segítségével történik, de akár jelölőtoll is befogható
Alumíniumból készült alkatrészek, könnyű szerkezet
Tartozék műanyag hordozótáska és jelölőkréta csomag

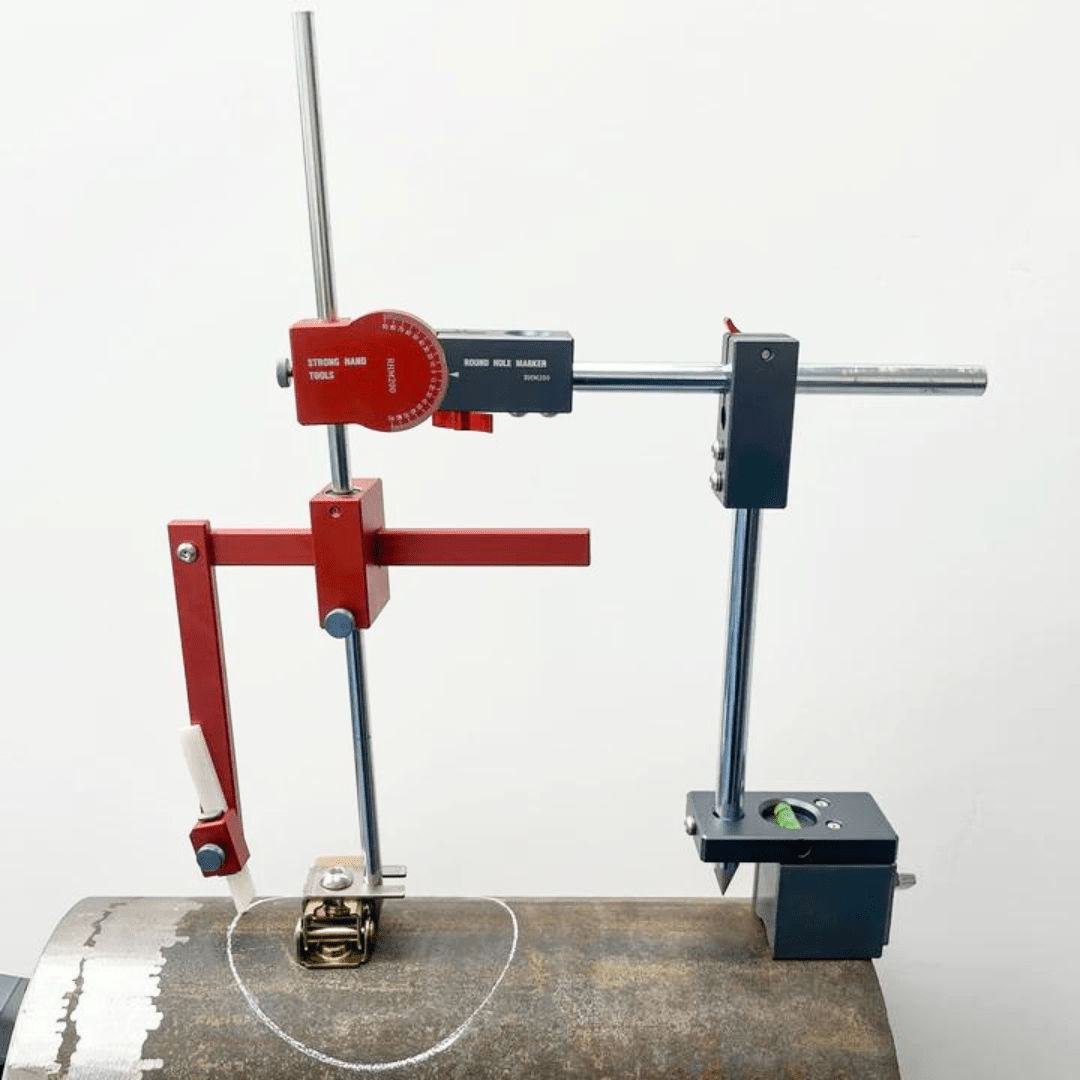

Áthatási vonalak és ellipszisek egyszerű és pontos előrajzolásához

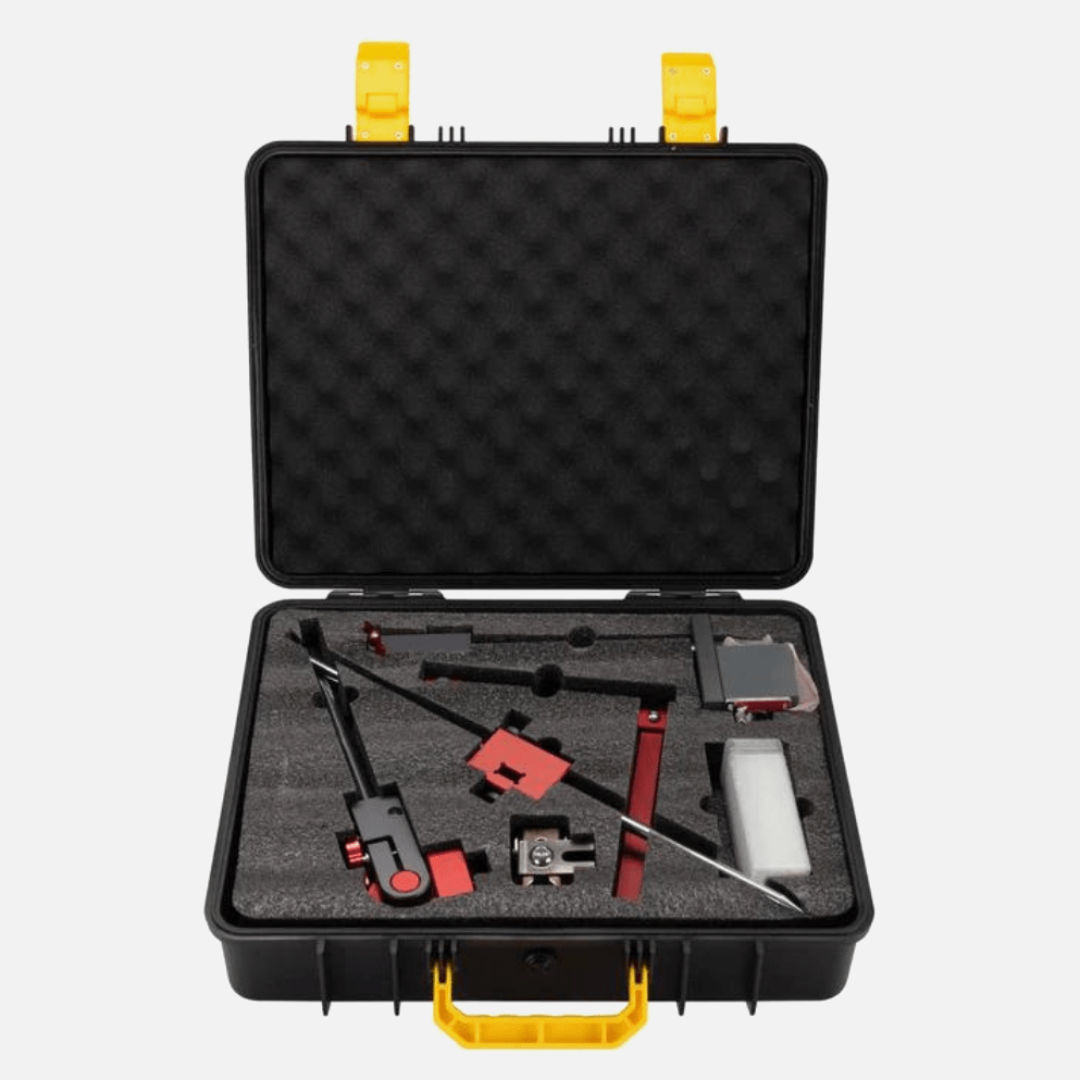

Tartozék műanyag hordtáskával és jelölőkréta csomaggal szállítva

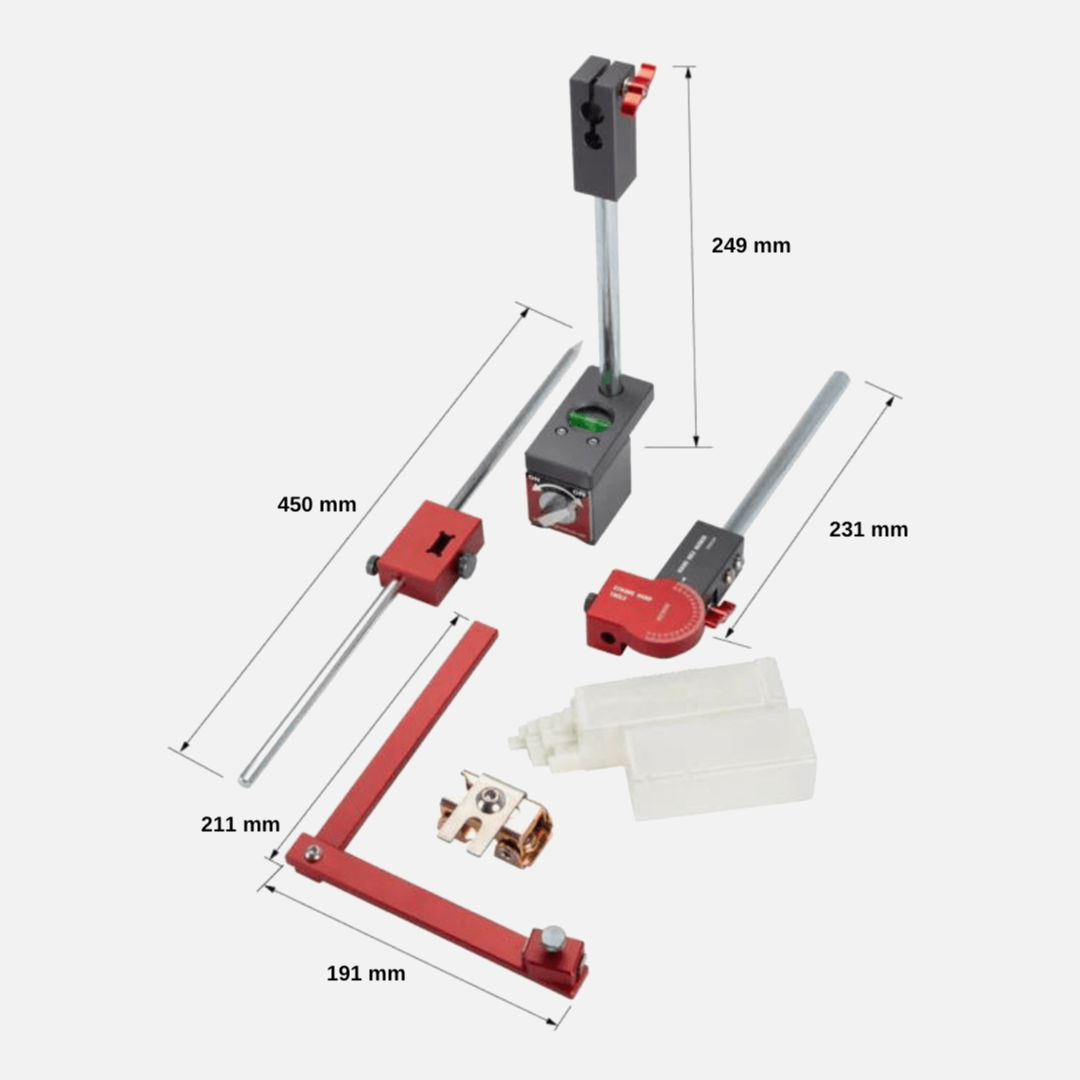

Az előrajzoló kar alkatrészei, tartozékai és méretei
| Cikkszám | Cső átmérőtartomány | Táska méret | Tömeg | Nettó ár |
|---|---|---|---|---|
| RHM200 | ∅51 – ∅254 mm | 432 x 368 x 107 mm | 5,1 kg | 95.160 Ft |
