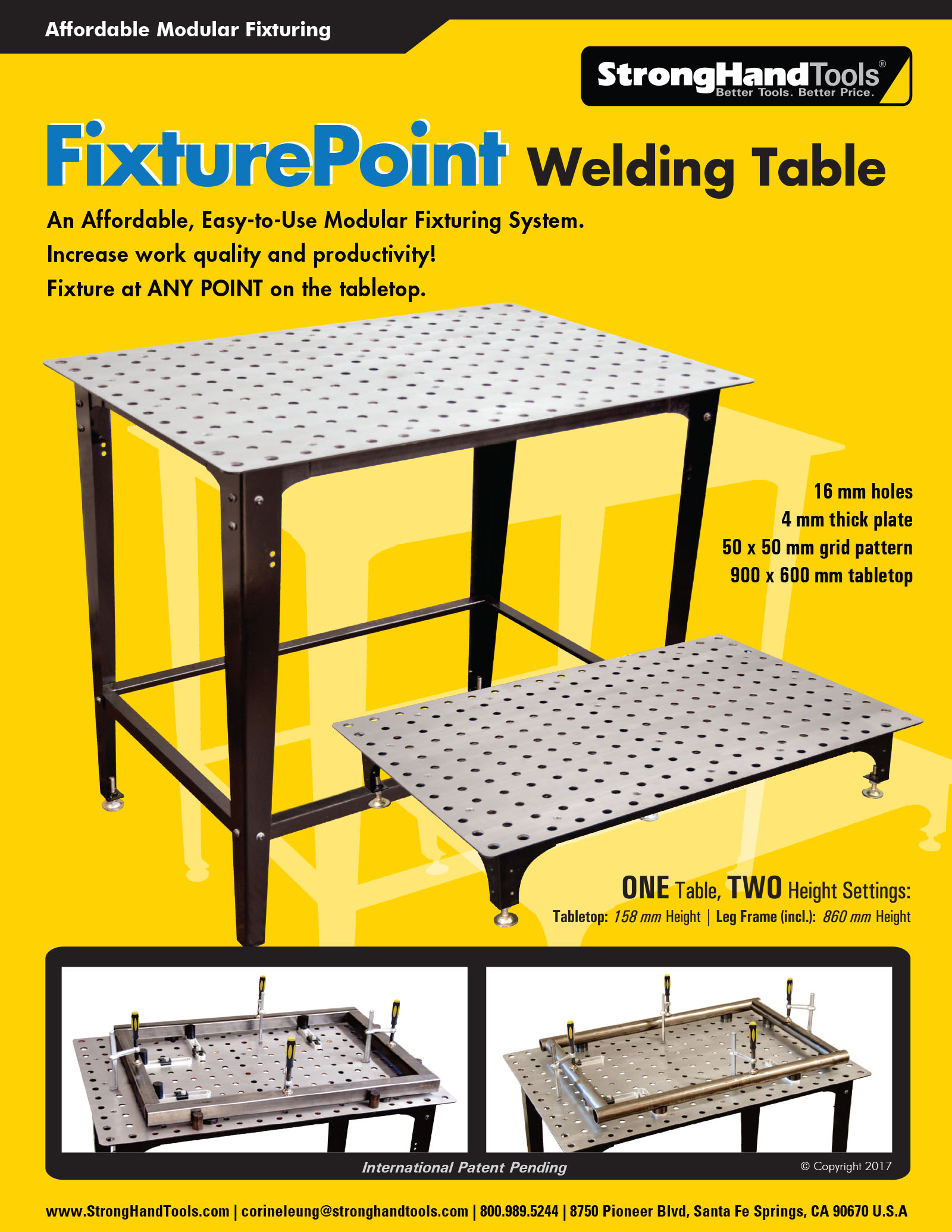

FixturePoint furatrácsos munkapad munkadarabok pontos pozícionálásához és rögzítéséhez
A 4 mm vastag acéllemez asztallap felületén furatrács segíti a hegesztendő alkatérszek méret szerinti pozícionálását
A 16 mm átmérőjű furatok ütközők, prizmák és szorítók rögzítésére alkalmasak
A tartozék lábakat felszerelve önálló asztalként is használható, illetve lábak nélkül meglévő munkaasztalra helyezhető
Tartozék szintezőtalpak
Asztallap mérete: 900 x 600 mm
Furatosztás 50 x 50 mm
Asztalmagasság: 860 mm lábakkal / 160 mm lábak nélkül
Teherbírás: 230 kg
Szerszámkészletek FixturePoint munkapadhoz
TBKM1-28
28 darabos szerszámkészlet 4 db zártszlevény tájolásához és rögzítéséhez
- 4 db csavaros szorító
- 8 db mágneses távtartó
- 4 db ütközőcsap
- 4 db menetes ütközőcsap
- 4 db lapos D-ütköző
- 4 db menetes adapter
TBKM2-24
24 darabos szerszámkészlet 4 db hengeres munkadarab tájolásához és rögzítéséhez
- 4 db csavaros szorító
- 8 db prizma
- 4 db távtartó prizmához
- 4 db menetes adapter
- 4 db lapos D-ütköző
TBKM3-40
40 darabos univerzális szerszámkészlet munkadarabok tájolásához és rögzítéséhez
- 4 db csavaros szorító
- 8 db mágneses távtartó
- 8 db prizma
- 4 db menetes ütközőcsap
- 4 db távtartó prizmához
- 4 db ütközőcsap
- 4 db lapos D-ütköző
- 4 db menetes adapter
A csavaros szorító az asztal furataiba állítva munkadarabok gyors rögzítésére használható
A menetes ütközőcsap a tartozék anyával rögzíthető, tájolási pontok kialakítására alkalmas

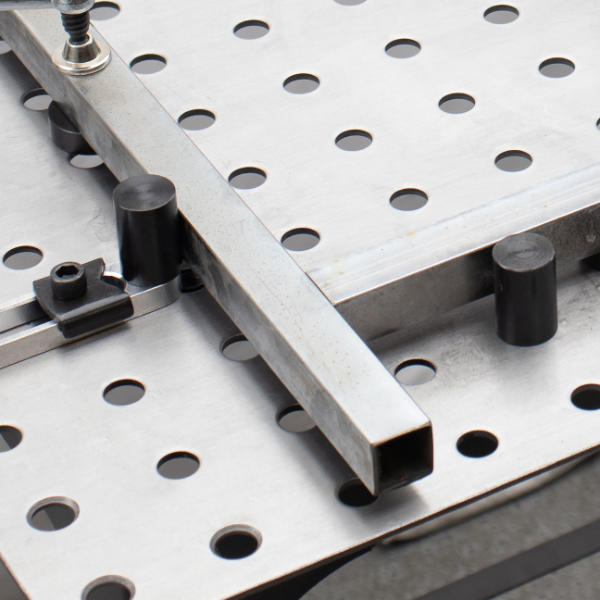

Az ütközőcsapok a munkapad furataiba, illetve a lapos D-ütközők furataiba is illeszthetők
A munkadarab megemelésére használható mágneses távtartó bárhol elhelyezhető
A prizmák távtartóval vagy lapos D-ütközővel kombinálva csövek pozícionálására alkalmasak
A menetes adapterrel a munkapad ∅16 mm furatai M10 menetes furatokká alakíthatók

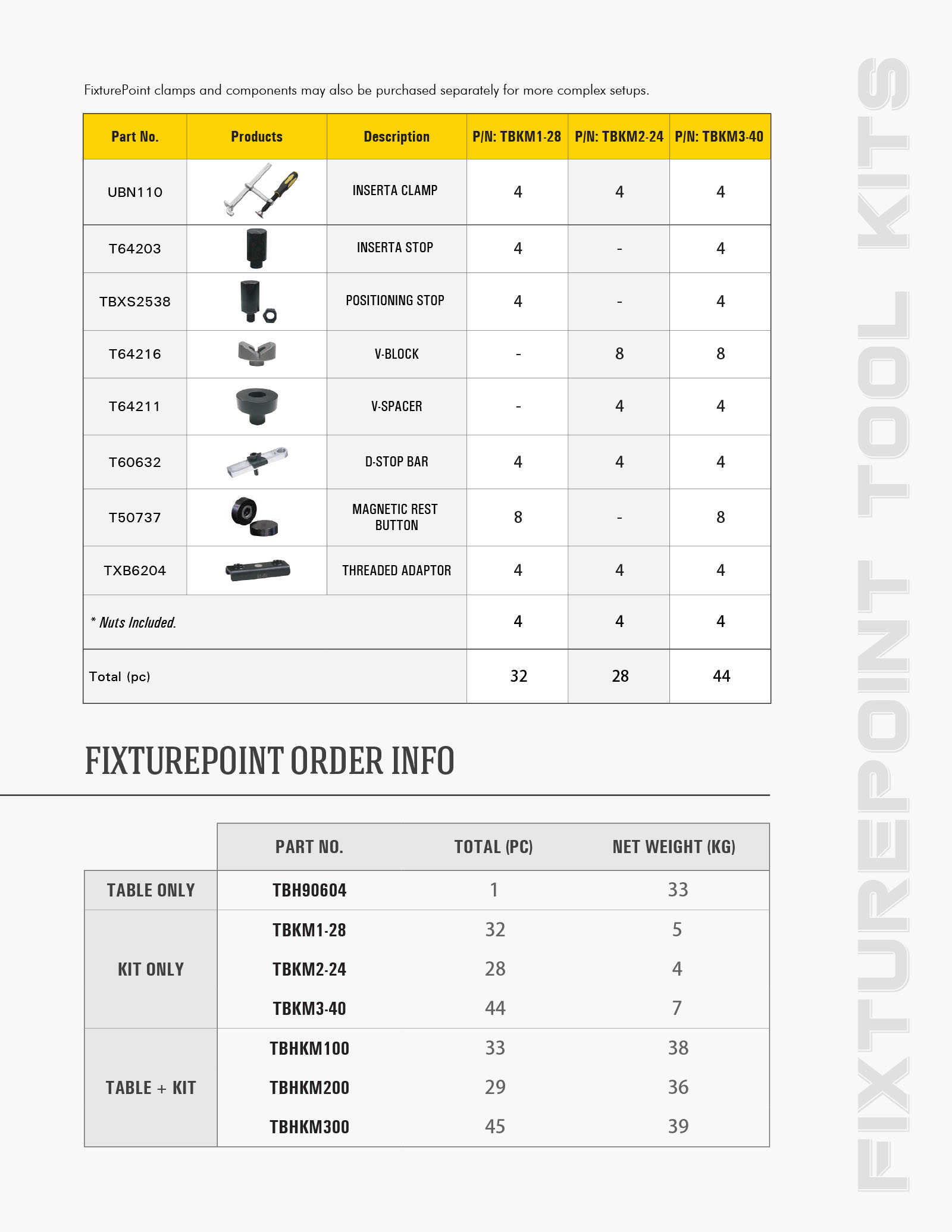

Cikkszám | Megnevezés | Készlet tartalma | Tömeg | Nettó ár |
---|---|---|---|---|
TBH90604 | FixturePoint munkapad | 1 db | 33 kg | 101.590 Ft |
TBKM1-28 | FixturePoint szerszámkészlet zártszelvényekhez | 28 db | 5 kg | 72.190 Ft |
TBKM2-24 | FixturePoint szerszámkészlet hengeres munkadarabokhoz | 24 db | 4 kg | 72.190 Ft |
TBKM3-40 | FixturePoint univerzális szerszámkészlet | 40 db | 7 kg | 91.570 Ft |

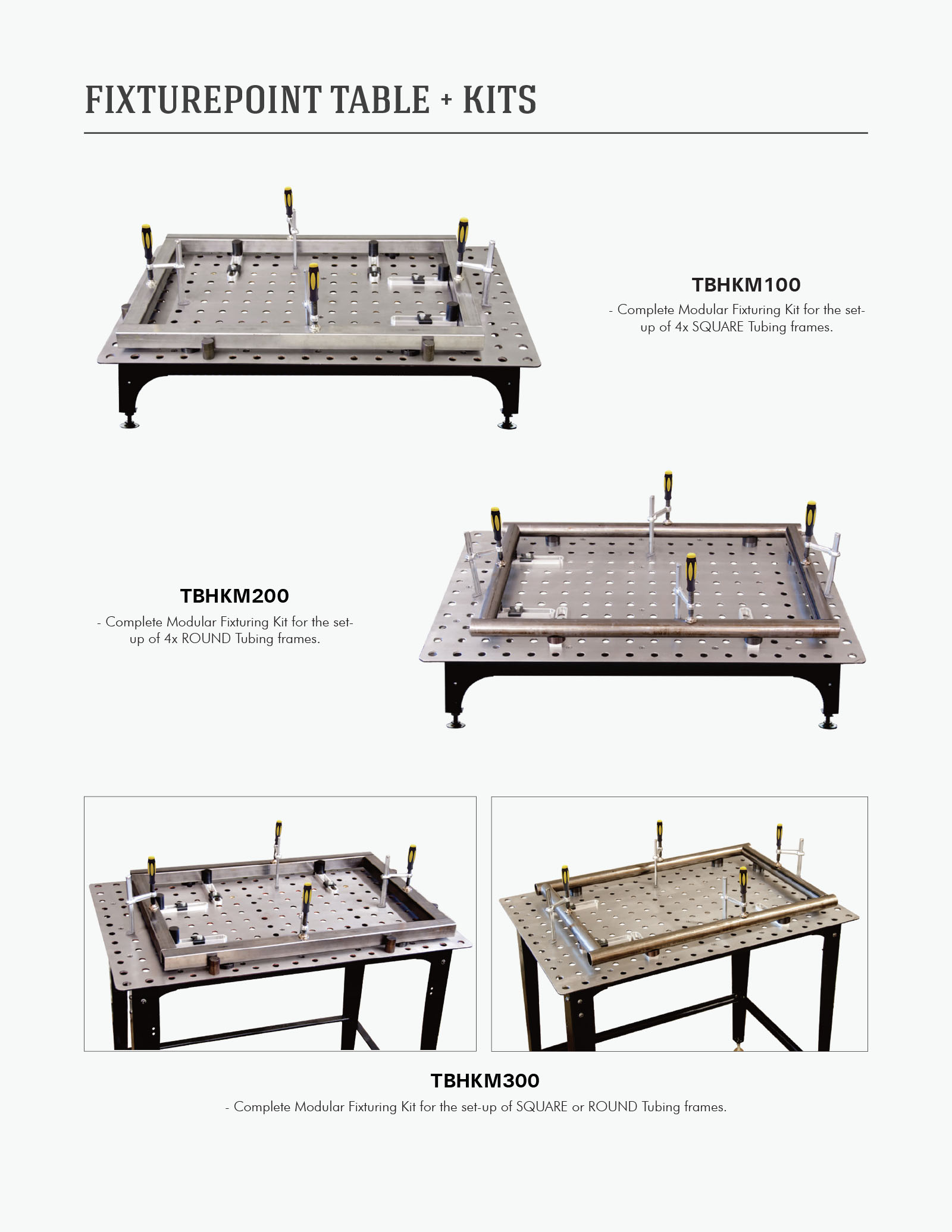

TBHKM100 | FixturePoint munkapad TBKM1-28 szerszámkészlettel | 1+28 db | 38 kg | 164.750 Ft |
TBHKM200 | FixturePoint munkapad TBKM2-24 szerszámkészlettel | 1+24 db | 37 kg | 164.750 Ft |
TBHKM300 | FixturePoint munkapad TBKM3-40 szerszámkészlettel | 1+40 db | 40 kg | 183.130 Ft |
